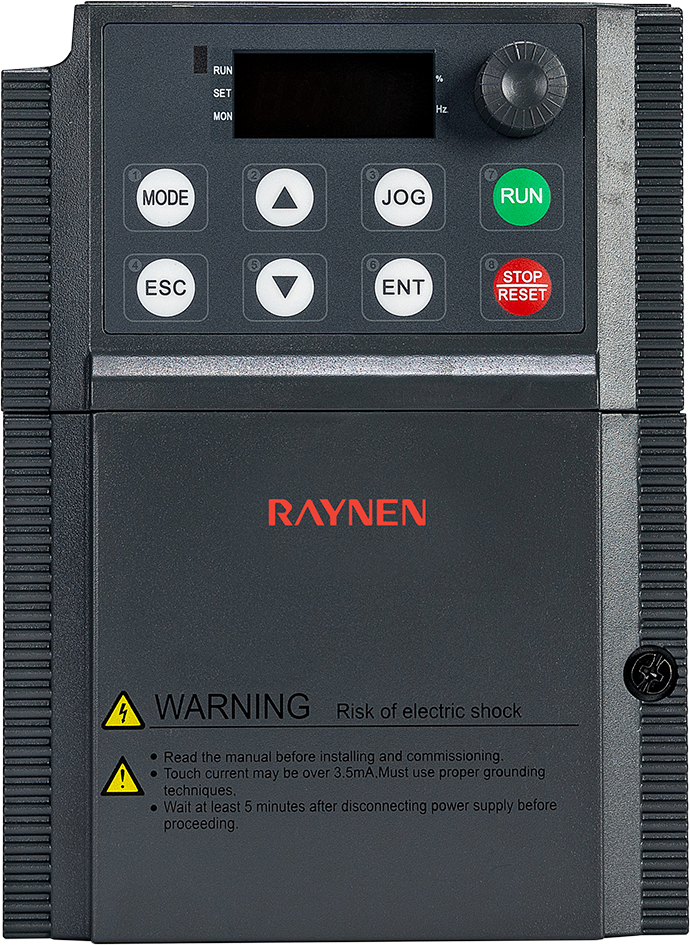

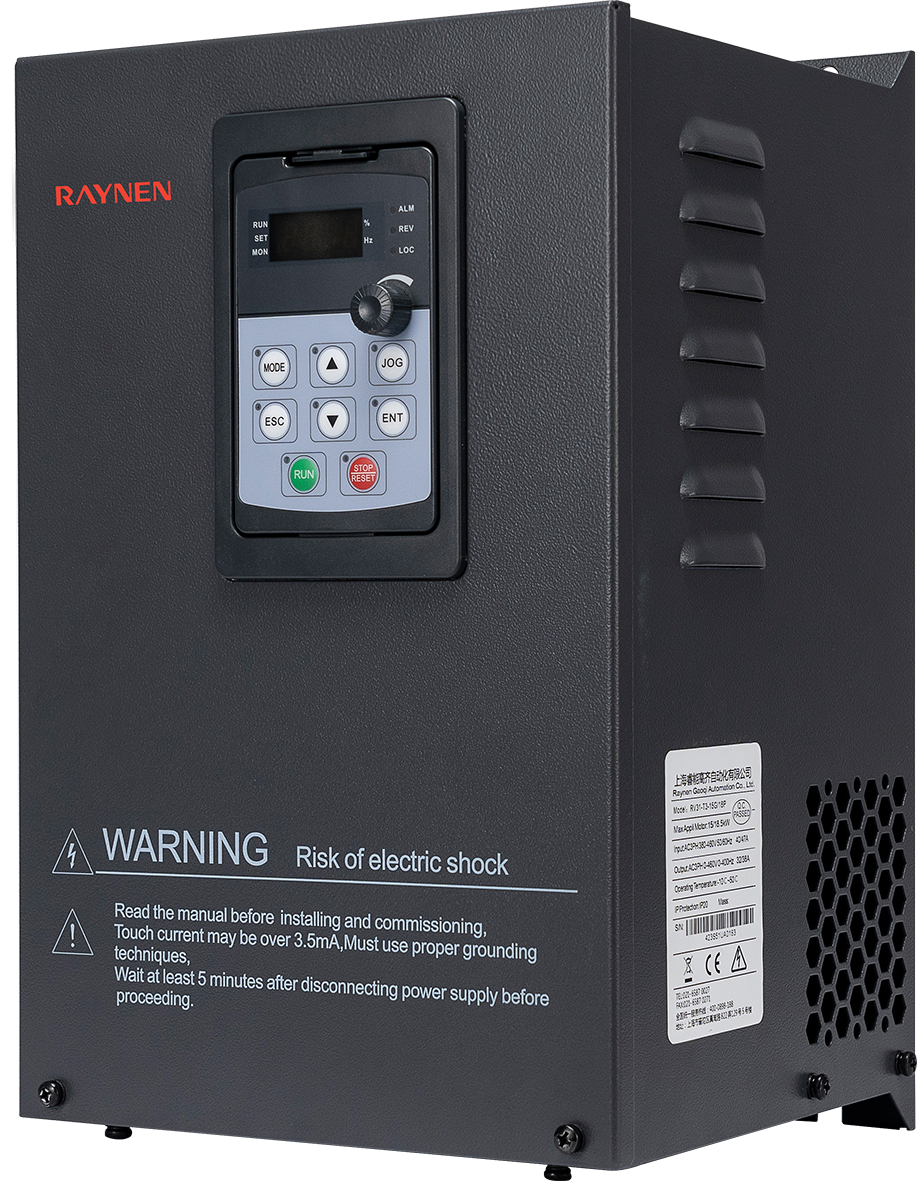

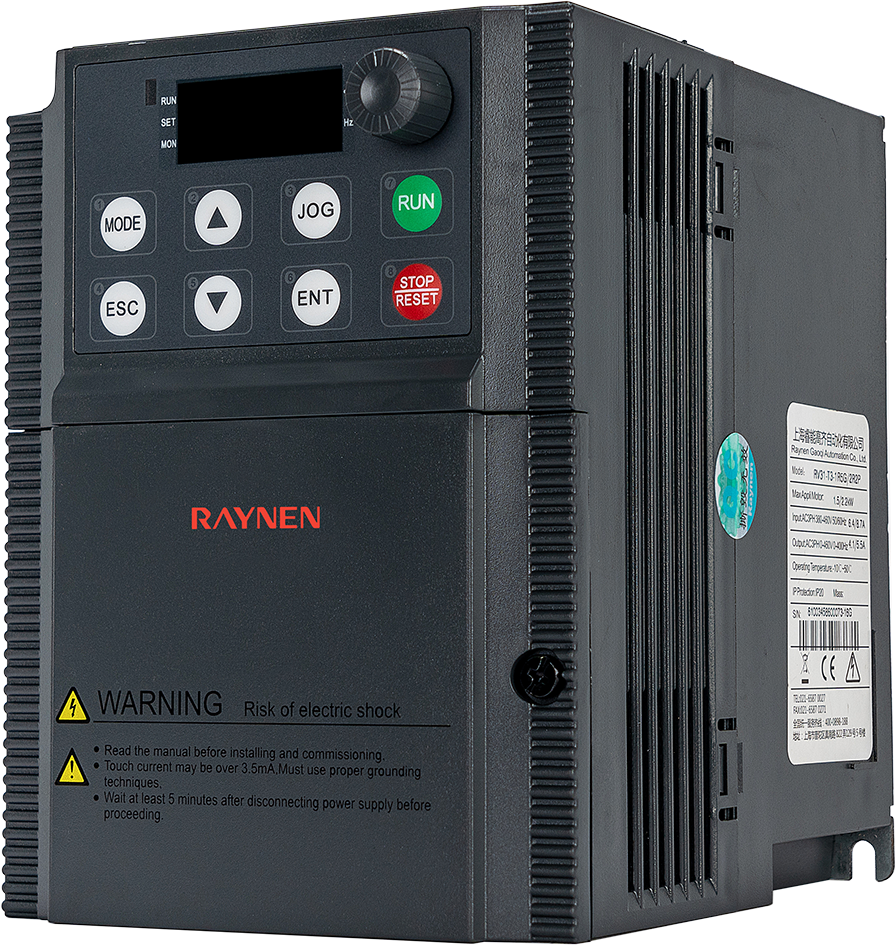

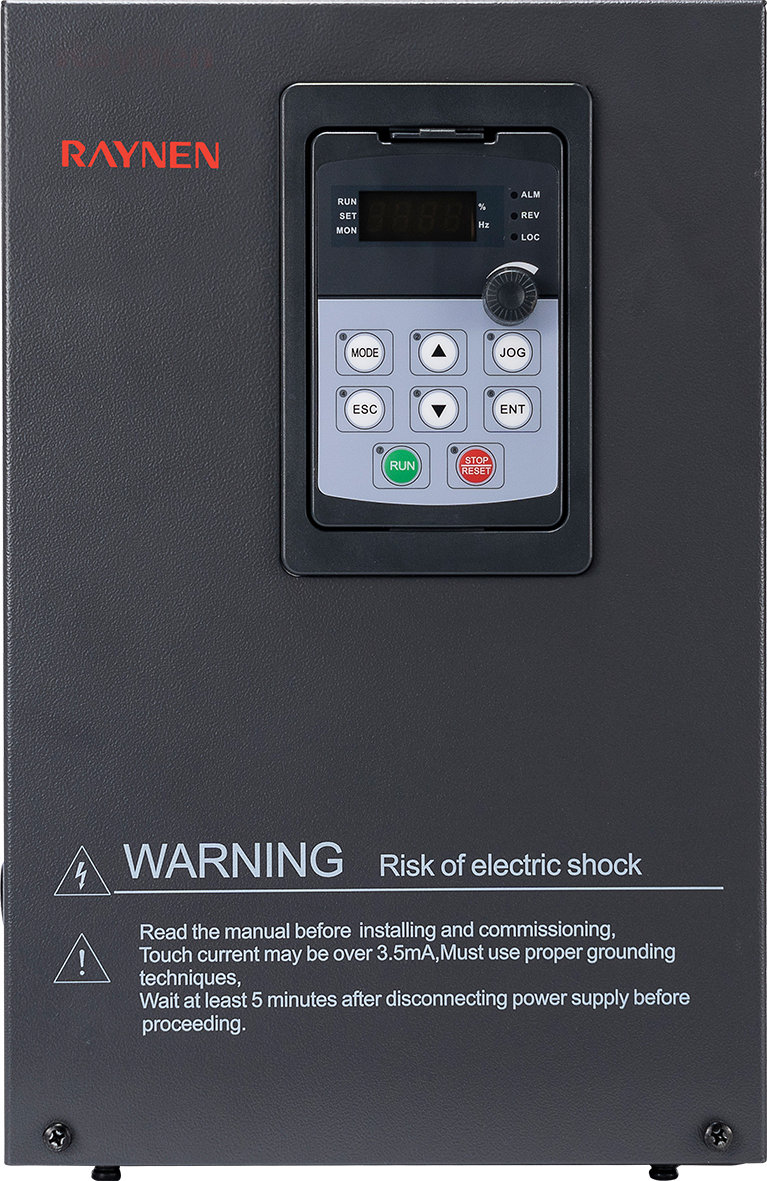

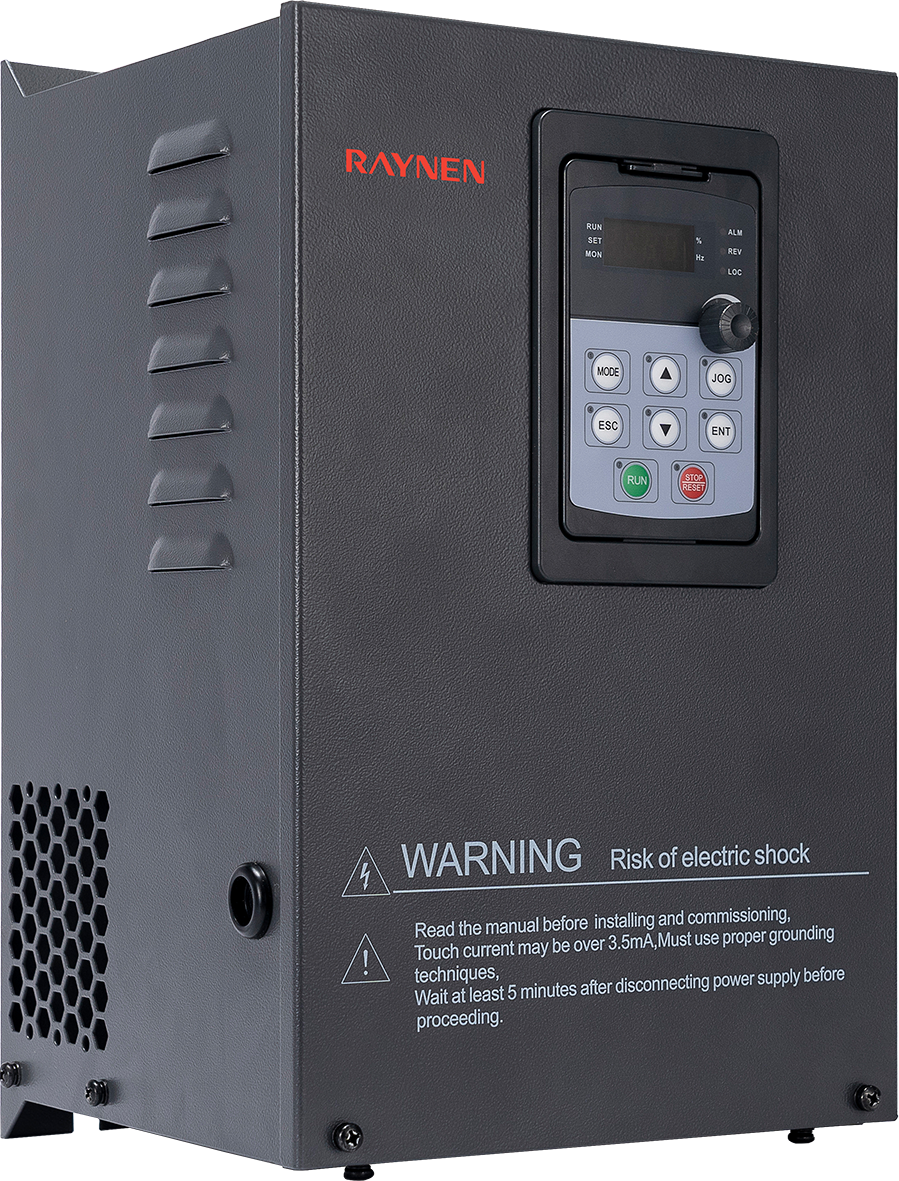

RV31通用型變頻器，可廣泛應用于各種異步電機的調速控制。產品依托32位DSP，采用國際領先的矢量控制算法，實現高性能、高精度的電機驅動控制，在提高產品的可靠性和環境的適應性同時，強化了客戶易用性和行業專業化的設計，功能更優化、應用更靈活、性能更穩定。

選型表

? 通用型380V型號

通用型380V 型號	G型機(重載)			P型機(輕載)			產品尺寸 (HWD mm)	安裝尺寸 (H1*W1 mm)
通用型380V 型號	額定輸入電流(A)	額定輸出電流(A)	適配電機 (kW)	額定輸入電流(A)	額定輸出電流(A)	適配電機 (kW)	產品尺寸 (HWD mm)	安裝尺寸 (H1*W1 mm)
RV31-T3-0R4G/OR7P	2.1	1.5	0.40	3.6	2.6	0.75	145107144	135*95
RV31-T3-0R7G/1R5P	3.6	2.6	0.75	6.4	4.1	1.5
RV31-T3-1R5G/2R2P	6.4	4.1	1.5	8.7	5.5	2.2
RV31-T3-2R2G/3P	8.7	5.5	2.2	10.9	6.9	3
RV31-T3-3G/4P	10.9	6.9	3	14	9.5	4	200138134	188*124
RV31-T3-4G/5R5P	14	9.5	4	20.7	12.6	5.5	200138134	188*124
RV31-T3-5R5G/7R5P	20.7	12.6	5.5	26.5	18.5	7.5	232153164	220*139
RV31-T3-7R5G/11P	26.5	18.5	7.5	36.6	25	11	232153164	220*139
RV31-T3-11G/15P	36.6	25	11	40	32	15	335200195	321*140
RV31-T3-15G/18P	40	32	15	47	38	18.5
RV31-T3-18G/22P	47	38	18.5	56	45	22
RV31-T3-22G/30P	56	45	22	70	60	30	410260214	396*180
RV31-T3-30G/37P	70	60	30	80	75	37	410260214	396*180
RV31-T3-37G/45P	80	75	37	94	92	45	520288236	500*200
RV31-T3-45G/55P	94	92	45	128	115	55	560305300	543*200
RV31-T3-55G/75P	128	115	55	160	150	75	600310310	583*240
RV31T3-75G/90P	160	150	75	190	180	90
RV31-T3-90G/110P	190	180	90	225	215	110
RV31-T3-110G/132P	225	215	110	265	260	132	720355345	698*240
RV31-T3-132G/160P	265	260	132	310	305	160
RV31-T3-160G/185P	310	305	160	355	350	185
RV31-T3-185G/200P	355	350	185	385	380	200	920480390	898*320
RV31-T3-200G/220P	385	380	200	430	425	220	920480390	898*320
RV31-T3-220G/250P	430	425	220	485	480	250	1100480405	1078*320
RV31-T3-250G/280P	485	480	250	545	530	280
RV31-T3-280G/315P	545	530	280	610	600	315
RV31-T3-315G/355P	610	600	315	665	650	355	1100650465	1060*350
RV31-T3-355G	665	650	355	-	-	-
RV31-T3-400G	785	725	400	-	-	-
RV31-T3-500G	890	860	500	-	-	-
RV31-T3-560G	950	950	560	-	-	-	22001100800	943*665
RV31-T3-630G	1100	1100	630	-	-	-	22001100800	943*665
RV31-T3-710G	1280	1280	710	-	-	-	22001400800	1100*665
RV31-T3-800G	1380	1380	800	-	-	-	22001400800	1100*665

? 永磁同步型380V型號

永磁同步型380V 型號	G型機(重載)			P型機(輕載)			產品尺寸 (HWD mm)	安裝尺寸 (H1*W1 mm)
永磁同步型380V 型號	額定輸入電流(A)	額定輸出電流(A)	適配電機 (kW)	額定輸入電流(A)	額定輸出電流(A)	適配電機 (kW)	產品尺寸 (HWD mm)	安裝尺寸 (H1*W1 mm)
RV31E-T3-0R4G/0R7P	2.1	1.5	0.4	3.6	2.6	0.75	145107144	135*95
RV31E-T3-0R7G/1R5P	3.6	2.6	0.75	6.4	4.1	1.5
RV31E-T3-1R5G/2R2P	6.4	4.1	1.5	8.7	5.5	2.2
RV31E-T3-2R2G/3P	8.7	5.5	2.2	10.9	6.9	3
RV31E-T3-3G/4P	10.9	6.9	3	14	9.5	4	200138134	188*124
RV31E-T3-4G/5R5P	14	9.5	4	20.7	12.6	5.5	200138134	188*124
RV31E-T3-5R5G/7R5P	20.7	12.6	5.5	26.5	18.5	7.5	232153164	220*139
RV31E-T3-7R5G/11P	26.5	18.5	7.5	36.6	25	11	232153164	220*139
RV31E-T3-11G/15P	36.6	25	11	40	32	15	335200195	321*140

? 通用690V型號

通用690V 型號	額定輸入電流(A)	額定輸出電流(A)	適配電機 (kW)	產品尺寸 (HWD mm)	安裝尺寸 (H1*W1 mm)	孔徑 (mm)
RV31-T6-18G/22P	28	22	18.5	335200195	321*140	φ9
RV31-T6-22G/30P	38	28	22	335200195	321*140	φ9
RV31-T6-30G/37P	40	35	30	410260214	396*180	φ9
RV31-T6-37G/45P	47	45	37	410260214	396*180	φ9
RV31-T6-45G/55P	55	52	45	740290310	720*240	φ9
RV31-T6-55G/75P	65	63	55	740290310	720*240	φ9
RV31-T6-75G/90P	85	86	75	840290330	820*240	φ12
RV31-T6-90G/110P	95	98	90
RV31-T6-110G/132P	118	121	110
RV31-T6-132G/160P	145	150	132	860360350	840*240	φ14
RV31-T6-160G/185P	165	175	160	860360350	840*240	φ14
RV31-T6-185G/200P	190	198	185	1050740400	1022*300	φ9
RV31-T6-200G/220P	210	218	200
RV31-T6-220G/250P	230	240	220
RV31-T6-250G/280P	255	270	250	1270470430	1242*300	φ16
RV31-T6-280G/315P	290	305	280
RV31-T6-315G/350P	334	350	315
RV31-T6-355G	360	380	355	1100650465	1060*350	φ17
RV31-T6-400G	411	430	400
RV31-T6-500G	518	540	500
RV31-T6-560G	578	600	560	22001100800	943*665	φ16
RV31-T6-630G	655	680	630
RV31-T6-710G	740	774	710

基本應用功能
低頻轉矩提升	通過電壓提升、轉矩提升可分別提高V/F控制、無速度傳感器矢量控制的低頻轉矩約0.1%~30.0%
V/F曲線	直線型、多點型
加減速曲線	直線或S型加減速；三組加減速時間；加減速時間范圍：0-3200s
自動電壓調整（AVR）	當電網電壓變化時，能自動保持輸出電壓恒定
內置PID	可方便實現過程控制的閉環控制系統
直流制動	直流制動范圍：0.0Hz-最大頻率；制動時間：0.0s-20.0s 制動動作電流值：0%-100%
點動控制	可實現電機的即開即停；點動頻率設定范圍：0.0-20.0Hz 點動停機方式：減速/自由/直流制動
跳頻	可以設置3個跳頻點及對應跳頻范圍，避免變頻器在該頻率帶內運行
多段速	通過4個邏輯輸入端口最多可以設置15個運行頻率
輸入求和	將2路模擬輸入的代數運算結果作為頻率設定，使頻率設定更靈活
2套電機參數切換	可以設置兩套電機參數，并自由切換以匹配當前被驅動電機
變頻器保護	輸入/輸出缺相保護、欠載檢測、過轉矩保護、欠壓保護、過壓保護、過流保護、過熱保護、相間短路保護
電機保護	電機熱保護、電機電流限幅、電機過載、電機短路
同步控制	PM機型支持永磁同步電機控制

電器特性
輸入電壓	三相交流，380-480V，50/60Hz
輸出電壓	0-100%輸入電壓，0.5Hz - 400Hz
控制模式	恒轉矩V/F，二次方負載V/F，無位置傳感器矢量控制，節能模式
開關頻率	1.5kHz - 12kHz 可以設置開關頻率自動調節功能：溫度升高時，自動降低開關頻率溫度恢復正常后，開關頻率還原為初始值
過電流能力	150%額定輸出電流60s，200%額定輸出電流2s

控制信號
頻率設定信號	集成操作面板	薄膜開關（按鍵）,調速旋鈕（電位計）
頻率設定信號	外部信號	UP/DOWN給定、模擬輸入、多段速、外引面板、串行通信
起停控制信號	集成操作面板	RUN、STOP按鍵
起停控制信號	外部信號	邏輯輸入端子、外引面板、串行通信

控制電路特性
可用內部電源	5V 24V	5VDC ±5%，最大電流10mA，用于基準電位計 24VDC ±5%，最大電流100mA，用于邏輯輸入口
模擬輸入	A11	電壓模擬輸入：0-5VDC，或0-10VDC，阻抗為30k 電流模擬輸入：0/4-20mADC，阻抗為250Ω 分辨率：10位A/D轉換出廠默認設置：0-5VDC電壓輸入
模擬輸入	A12	電壓模擬輸入：0-10VDC，或PTC探頭輸入分辨率：10位A/D轉換
邏輯輸入	LI1-LI8	0-24VDC電源正邏輯、負邏輯可選，出廠默認為負邏輯正轉、反轉、運行、故障復位、多段速等69種功能可選 11kW（含）以下僅有4路：LI1-LI6
邏輯輸入	AI1、AI2 強制有效輸入	11kW（含）以下的變頻器中，AI1、AI2可以設置為邏輯輸入 f309、f310為強制有效輸入，上電期間其配置功能一直有效
模擬輸出	AO1、AO2	電壓模擬輸出：0-10VDC，最小負載阻抗為470Ω 電流模擬輸出：0/4-20mA，最大負載阻抗為700Ω 分辨率：8位輸出頻率、輸出電流、速度給定、串行輸出數據等多種功能可選
邏輯輸出	LO、CLO	集電極開路，最大電流100mA，最大電壓30VDC 邏輯輸出或脈沖輸出可選，出廠默認設置為邏輯輸出輸出頻率、輸出電流、速度給定等多種輸出功能可選
繼電器輸出	T1A、T1B、T1C T2A、T2B、T2C	T1A常開，T1B常閉，T1C公共點 T2A常開，T2B常閉，T2C公共點觸點容量： 5A @ 250VAC，5A @ 30VDC 故障、報警、設定頻率到達等多種功能可選 T1A默認故障，T2A默認運行
串行通信		MODBUS-RTU，2線RS-485，RJ45/端子接口

保護功能
變頻器保護	輸入缺相保護、輸出缺相保護、欠載檢測、過轉矩保護、欠壓保護、過壓保護、過流保護、過熱保護、相間短路保護
電機保護	電機熱保護、電機電流限幅、電機過載、電機短路

環境特性
防護等級	IP20	環境濕度	95%無冷凝或積水
工作溫度/貯存溫度	-10~40℃/-20~60℃	海拔高度	1000m以下
冷卻方式	強制風冷	安裝場所	室內
